ASTM A350 LF2 低温用フランジ

一般的な使用グレードは ASTM A350 LF2 クラス 1 で、配管用材質は ASTM A333 グレード 6、パイプ継手は ASTM A420 WPL6 です。降伏強度は最低 240 Mpa、引張強度は 480 Mpa ～ 655 Mpa、衝撃試験温度は -45 度です。

当社の供給範囲

成績	ASTM A350/ ASME SA350 グレード LF2、LF1、LF3、LF5、LF6、LF9、LF787、クラス 1、2、3
外径	ASME B16.5 では 1/2 インチから 24 インチ、ASME B16.47 では最大 60 インチ
壁厚スケジュール	SCH 10、SCH 40、SCH 160はASME B16.9に準拠しています。
圧力クラス	クラス 150、300、600、900、1500、2500
製造基準	ASME B16.5、ASME B16.47 A、B

標準の適用範囲

ASTM A350 は、主に低温での使用を目的とし、ノッチ靭性試験を必要とする、炭素鋼および低合金鋼の鍛造またはリング圧延フランジ、鍛造継手、およびバルブのいくつかのグレードをカバーしています。これらは、セクション 2 で参照されている ASME および API 仕様などの指定された寸法または寸法標準に従って製造されます。この仕様は、圧延バーおよびシームレス管状材料から機械加工された一部の配管部品をカバーしていますが、これらの製品形態で生産された原材料はカバーしていません。

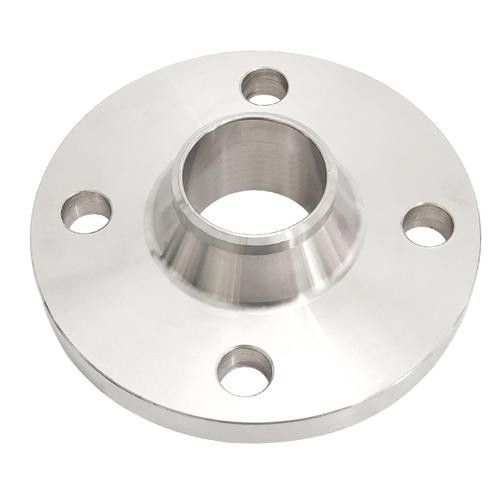

溶接ネックフランジ

ブラインドフランジ

スリップオンフランジ

ASTM A350 フランジデータシート

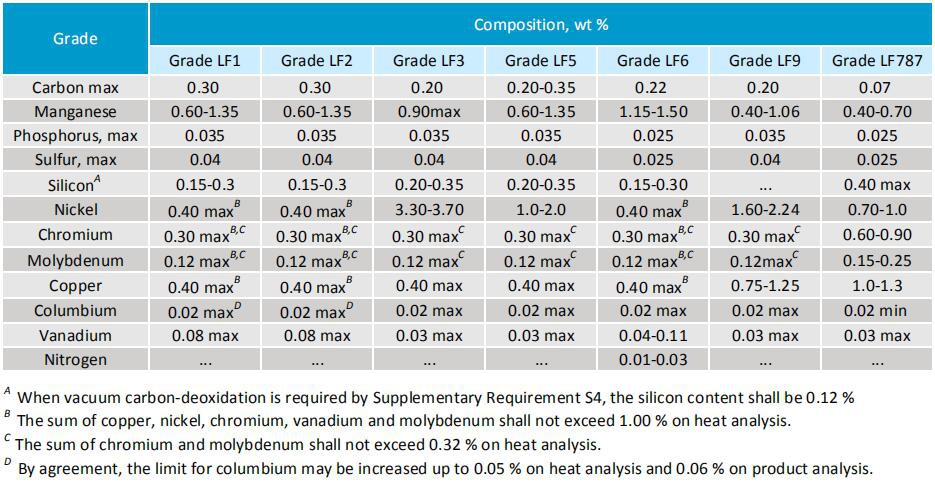

化学組成

機械的性質

引張試験要件 - 材料は、以下の表の引張特性の要件に準拠する必要があります。

ASTM A350フランジでの衝撃試験温度

試験片サイズ 10mm x 10mm

学年	テスト温度、℉ [ 度 ]
LF1の	-20 [-29]
LF2 クラス 1	-50 [-46]
LF2 クラス 2	-0 [-18]
LF3、クラス1および2	-150 [-101]
LF5、クラス1および2	-75 [-59]
LF6、クラス1および2	-60 [-51]
LF6 クラス 3	0 [-18]
LF9の	-100 [-73]
LF787 クラス2	-75 [-59]
LF787 クラス3	-100 [-73]

衝撃試験値:10mm×10mmの試験片に対するシャルピーVノッチエネルギー要件。

学年	3つの試験片の平均の最小衝撃値、ft-lbf [J]	1つの試験片に対する最小衝撃値、ft-lbf [J]
LF1 と LF9	13 [18]	10 [14]
LF2 クラス 1	15 [20]	12 [16]
LF3 クラス 1	15 [20]	12 [16]
LF5 クラス 1 および 2	15 [20]	12 [16]
LF787 クラス 2 および 3	15 [20]	12 [16]
LF6 クラス 1	15 [20]	12 [16]
LF2 クラス 2	20 [27]	15 [20]
LF3 クラス 2	20 [27]	15 [20]
LF6 クラス 2 および 3	20 [27]	15 [20]
